Калориферы медно-алюминиевые

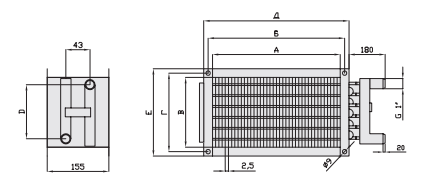

Габаритные размеры канальных воздухонагревателей SANLEX SHW
|
Обозначение |
Обозначение |
Масса нетто, кг. |
||||||||
|
A |
Б |
В |
Г |
Д |
Е |
D |
R=2 |
R=3 |
||
|
R=2 |
R=3 |
|||||||||
|
SHW 400х200хR |
400 |
200 |
420 |
220 |
440 |
240 |
135 |
155 |
5,0 |
5,5 |
|
SHW 500х250хR |
500 |
250 |
520 |
270 |
540 |
290 |
185 |
205 |
6,4 |
7,4 |
|
SHW 500х300хR |
500 |
300 |
520 |
320 |
540 |
340 |
235 |
255 |
7,2 |
8,5 |
|
SHW 600х300хR |
600 |
300 |
620 |
320 |
640 |
340 |
235 |
255 |
8,1 |
9,5 |
|
SHW 600х350хR |
600 |
350 |
620 |
370 |
640 |
390 |
285 |
305 |
9,0 |
10,7 |
|
SHW 700х400хR |
700 |
400 |
720 |
420 |
740 |
440 |
335 |
355 |
10,8 |
13,2 |
|
SHW 800х500хR |
800 |
500 |
820 |
520 |
840 |
540 |
435 |
455 |
14,1 |
17,4 |
|
SHW 900х500хR |
900 |
500 |
930 |
530 |
960 |
560 |
435 |
455 |
15,2 |
18,9 |
|
SHW 1000х500хR |
1000 |
500 |
1030 |
530 |
1060 |
560 |
435 |
455 |
16,3 |
20,5 |
Теплообменник двухрядный SANLEX SHW
|
Обозначение |
Расход воздуха, м3/ч |
Tвход/Твыход воды, 0С |
Твходящего воздуха, 0С |
Т воздуха после ТО, 0С |
Мощность ТО, кВт |
Расход воды, м3/ч |
Гидро сопротивление ТО, кПа |
Аэродинам. Сопротивление ТО, кПа |
|
SHW 400х200х2R |
850 |
95/70 |
-28 |
20 |
13,7 |
0,48 |
8,7 |
35,2 |
|
SHW 500х250х2R |
1350 |
95/70 |
-28 |
20 |
22 |
0,76 |
27 |
36,3 |
|
SHW 500х300х2R |
1680 |
95/70 |
-28 |
20 |
27 |
0,95 |
17,6 |
39 |
|
SHW 600х300х2R |
2080 |
95/70 |
-28 |
20 |
33,5 |
1,18 |
28,4 |
41 |
|
SHW 600х350х2R |
2350 |
95/70 |
-28 |
20 |
38 |
1,4 |
21,3 |
39 |
|
SHW 700х400х2R |
3200 |
95/70 |
-28 |
20 |
51 |
1,82 |
29 |
40 |
|
SHW 800х500х2R |
4500 |
95/70 |
-28 |
20 |
72 |
2,6 |
19 |
40 |
|
SHW 900х500х2R |
5150 |
95/70 |
-28 |
20 |
83 |
2,9 |
25 |
40,1 |
|
SHW 1000х500х2R |
5600 |
95/70 |
-28 |
20 |
90 |
3,1 |
16 |
39 |
Теплообменник трехрядный SANLEX SHW
|
Обозначение |
Расход воздуха, м3/ч |
Tвход/Твыход воды, 0С |
Твходящего воздуха, 0С |
Т воздуха после ТО, 0С |
Мощность ТО, кВт |
Расход воды, м3/ч |
Гидро сопротивление ТО, кПа |
Аэродинам. Сопротивление ТО, кПа |
|
SHW 400х200х3R |
1500 |
95/70 |
-28 |
20 |
24,1 |
0,85 |
7 |
147 |
|
SHW 500х250х3R |
2400 |
95/70 |
-28 |
20 |
38,6 |
1,37 |
13,8 |
154 |
|
SHW 500х300х3R |
2700 |
95/70 |
-28 |
20 |
44 |
1,5 |
9,7 |
137 |
|
SHW 600х300х3R |
3400 |
95/70 |
-28 |
20 |
55 |
1,93 |
16 |
150 |
|
SHW 600х350х3R |
3800 |
95/70 |
-28 |
20 |
61 |
2,16 |
16 |
138 |
|
SHW 700х400х3R |
5300 |
95/70 |
-28 |
20 |
85 |
3,1 |
26 |
150 |
|
SHW 800х500х3R |
7500 |
95/70 |
-28 |
20 |
120 |
4,3 |
32 |
147 |
|
SHW 900х500х3R |
8500 |
95/70 |
-28 |
20 |
137 |
4,8 |
43 |
149 |
|
SHW 1000х500х3R |
9400 |
95/70 |
-28 |
20 |
151 |
5,35 |
54 |
150 |
Производим калориферы медно-алюминиевые (теплообменники медно- алюминиевые). Теплообменники (калориферы) для всех имеющихся видов кондиционирования и холодильной техники, конденсаторов и испарителей, воздухонагревателей и воздухоохладителей любых размеров. В качестве теплоносителя используются вода, незамерзающие жидкости: гликоли, различные виды фреонов, масло.
Изготавливаем калориферы медные по вашим чертежам и эскизам. Также наша компания имеет огромный опыт в замене калориферов Российских и зарубежных производителей. Производим полные аналоги медно-алюминиевых теплообменников на вентиляционные установки всех мировых брендов.
- Изготавливаем стандартную линейку теплообменников медно-алюминиевых (калориферов медных)
- Разрабатываем теплообменники по физическим задачам
- Разрабатываем теплообменники по Вашим чертежам
- Разрабатываем калориферы медные по габаритным размерам заказчика
- Производим специальные исполнения ТО
- Производим полные аналоги теплообменников под все существующие вентиляционные установки.
- Срок изготовления от 5 рабочих дней.
- На все производимые калориферы медно-алюминиевые действует гарантия 1 год.
Из чего состоит калорифер медный?
- медные трубки
- алюминиевые ламели
- корпусные детали из оцинкованной или нержавеющей стали или из алюминия;
- стальные окрашенные, медные коллекторы.
